وصف المنتجات
تم تصميم فرن الأنبوب الدوار على أساس حرق مركب غير عضوي للحصول على اتساق وتصميم أفضل، وهو مناسب بشكل خاص لإعداد طلاء موصل للمواد السالبة لبطارية ليثيوم أيون. يمكن إمالة الفرن 0-40 درجة قابلة للتعديل، ويمكن أن يدور أنبوب الفرن 360 درجة، ويمكن تعديل السرعة، ويمكنك تخصيص حجم الفرن وفقًا لاحتياجاتك، كما يمكنك أيضًا عمل فرن ثنائي المنطقة.
فرن الأنبوب المائل الدوار هو عبارة عن معدات خاصة تم تطويرها خصيصًا لتلبيد مجموعة متنوعة من مواد المسحوق، مع نظام التغذية والتفريغ التلقائي، يمكن أن يجعل المعالجة الحرارية أكثر تجانسًا لمواد المسحوق.
ميزة فرن الأنبوب الدوار
1. نطاق درجة الحرارة: RT~1000.C؛ RT ~ 1400.C؛
2. تحتوي عناصر التسخين على سلك مقاومة كهربائية أو قضيب Sic اختياري.
3. التحكم التلقائي PID عن طريق التحكم في الطاقة SCR مع زاوية الطور المنطلقة، ومقاومة الحد الحالي.
4. مواد عزل ألياف السيراميك المصنوعة من الألومينا عالية الجودة
5. يمكن ضبط "منحنى درجة الحرارة والوقت" لـ 30 أو 50 مقطعًا بشكل تعسفي.
6. يمكن تخصيص منطقة التسخين وقطر الأنبوب.
7. أنبوب الفرن: أنبوب الفولاذ المقاوم للصدأ، أنبوب الكوارتز، أنبوب الألومينا اختياري.
|
هيكل غلاف الفرن: |
غلاف من صفيحة فولاذية كربونية مزدوجة الطبقة، سطح مطلي بمسحوق بلاستيكي مقاوم للحرارة تأكد من أن درجة حرارة السطح الخارجي للفرن أقل من أو تساوي 40 درجة مئوية. |
|
جسم الفرن: |
غرفة من النوع المنقسم |
|
الحد الأقصى لدرجة الحرارة: |
1200.C / 1400.C |
|
درجة حرارة العمل المستمر: |
1000~1100.C/ 1300.C |
|
الجهد المقدر والطاقة: |
تيار متردد 220 فولت/110 فولت 380 فولت/415 فولت/480 فولت 50/60 هرتز؛ الطاقة: تعتمد على حجم منطقة تسخين الأنبوب. |
|
مواد الأنبوب والحجم: |
أنبوب من الفولاذ المقاوم للصدأ عالي الحرارة / أنبوب كوارتز / أنبوب أكسيد الألومنيوم اختياري؛ أنبوب OD 40 /60 /80 /100 /120 أو أكبر اختياري؛ |
|
منطقة التدفئة: |
تتوفر منطقة تدفئة 1/2/3/5 أو أكثر؛ منطقة التسخين: 200 / 300 / 400 / 600 مم أو أطول اختياريًا. |
|
ختم الأنبوب: |
مع شفاه من الفولاذ المقاوم للصدأ على كلا الطرفين للإغلاق، مع منفذ دخول/خروج الغاز والصمامات. |
|
نظام التغذية: |

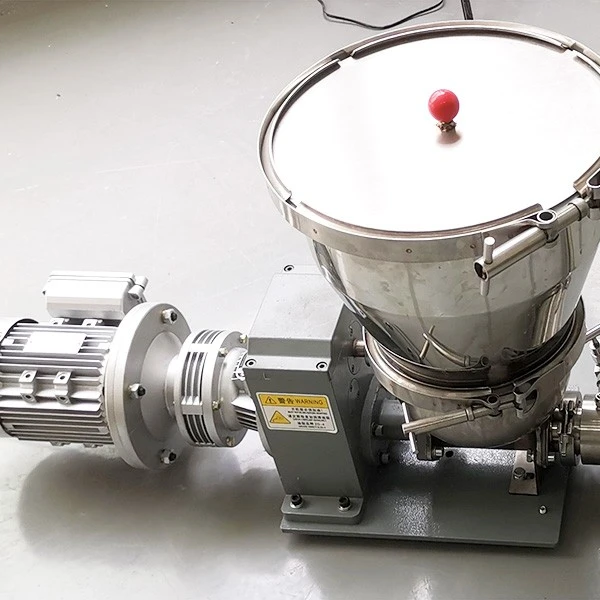

صندوق تغذية S/S 5-10L مزود بهزاز للحصول على تغذية مستمرة؛ |
|
نظام التفريغ: |
صندوق تجميع S/S مزود بصمام تفريغ يدوي في الأسفل لتسهيل تفريغ المواد؛ |
|
أنبوب دوار / مائل: |
360.C دوران 1-20RMP متغير؛ 1-10.C زاوية إمالة؛ |
|
وحدة التحكم في درجة الحرارة: |
جهاز التحكم في درجة الحرارة بشاشة LCD بسعة تخزين برنامج واحد و30 جزءًا من المنحدر والتوقف؛ والتحكم التلقائي PID ووظيفة الضبط التلقائي. تم تصميمه للحماية من ارتفاع درجة الحرارة والحرارة المكسورة. |
|
دقة درجة الحرارة: |
±1 درجة؛ |
|
معدل التسخين: |
0-30.C/min، نقترح استخدام 10-15.C/min |
|
مواد الغرفة: |
لوح ألياف السيراميك والألومينا عالي الجودة والحرارية عزل القطن |
|
عنصر التسخين: |
سلك مقاومة من سبيكة Fe-Cr-Al مدمج في الحجرة / قضيب Sic؛ |
|
نوع قياس درجة الحرارة: |
ترموكبل من النوع K/S؛ |
|
جو من الغاز الخامل |
النيتروجين والأرجون والغازات الخاملة الأخرى. أقصى ضغط:<0.02Mpa; |
|
مستوى الفراغ: |
-0.1 ميجا باسكال؛ مستوى فراغ أعلى 10 باسكال، 1.33x10-1 ~1.33x10-2 باسكال اختياري؛ |
|
ملحقات قياسيه |
كتلة أنبوبية عدد 2، مضخة تفريغ عدد 1، خطاف من الفولاذ المقاوم للصدأ عدد 1، زوج واحد من القفازات الحرارية، دليل التشغيل عدد 1. |
|
أجزاء اختيارية: |
وحدة تحكم بشاشة تعمل باللمس، مسجل بدون ورق، نظام التحكم في الاتصال عن بعد، نظام خلط الغاز 2-4، فراغ أعلى اختياري، جهاز أمان H2؛ |
الضمان: ضمان محدود لمدة عام واحد مع دعم مدى الحياة، باستثناء عنصر التسخين ومراوح التبريد والثرموكبل والأنبوب الخزفي الذي تعرض للتلف بسبب المستخدم.
انتبه: أي أضرار ناجمة عن استخدام الغازات المسببة للتآكل والحمضية، وأي ضرر ناتج عن التشغيل والاستخدام الخاطئ لا تندرج تحت تغطية الضمان المحدود لمدة عام واحد.
صورة تفصيلية
طلب
تُستخدم أفران الأنابيب الدوارة على نطاق واسع في البحث العلمي والإنتاج على دفعات صغيرة في المؤسسات الصناعية والتعدينية، وكذلك في صناعة السيراميك والمعادن والإلكترونيات والزجاج والصناعات الكيميائية والآلات والمواد المقاومة للحرارة وتطوير المواد الجديدة والمواد الخاصة ومواد البناء والتلبيد وما إلى ذلك. تشارك في البحث العلمي والتدريس في الجامعات والكليات، مثل التلدين والتلطيف والإطفاء وغيرها من العمليات.
ملاحظات حول فرن الأنبوب الدوار
1. يجب ألا يتجاوز ضغط الهواء داخل أنبوب الفرن 0.02 ميجا باسكال؛
2. لا تستخدم بوتقات الجرافيت في أنابيب الكوراندوم؛
3. نظرًا للضغط الداخلي العالي لأسطوانة الغاز، عند إدخال الغاز إلى أنبوب الفرن، يجب تركيب صمام تخفيض الضغط على أسطوانة الغاز. نطاق صمام تخفيض الضغط هو 0.01 ميجا باسكال -0.1 ميجا باسكال، مما سيكون أكثر دقة وأمانًا في الاستخدام.
4. عندما تتجاوز درجة حرارة جسم الفرن 1000 درجة مئوية، لا يمكن أن يكون أنبوب الفرن في حالة فراغ، ويجب أن يكون ضغط الهواء داخل أنبوب الفرن معادلاً للضغط الجوي ويتم الحفاظ عليه عند الضغط الجوي.
5. معدل تدفق الغاز الداخل إلى أنبوب الفرن أقل من 200 سم مكعب لتجنب تأثير تدفق الهواء البارد على أنبوب الفرن،
لا ينبغي أن تتجاوز درجة الحرارة الموصى بها للاستخدام الطويل الأمد لأنابيب كوروندوم 1650 درجة مئوية؛
6. عند تسخين العينة، يوصى بفتح صمام العادم وصمام السحب في نهاية شفة أنبوب الفرن للاستخدام؛ إذا كان من الضروري إغلاق صمام الغاز لتسخين العينة، فمن الضروري الانتباه دائمًا إلى مقياس الضغط؛
عندما يكون مؤشر الضغط أكبر من 0.02 ميجا باسكال، يجب فتح صمام العادم/صمام الاستخراج (أو صمام استخراج مضخة التفريغ) على الفور لمنع تمزق أنبوب الفرن، وتطاير الحافة، وما إلى ذلك.
7. لا نوصي العملاء باستخدام الغازات القابلة للاشتعال أو المتفجرة أو السامة. إذا احتاج العميل إلى استخدامها لأسباب تتعلق بالعملية، فيرجى اتخاذ التدابير الوقائية والوقائية بنفسك.
شركتنا ليست مسؤولة عن أي مشاكل ناجمة عن استخدام الغازات القابلة للاشتعال أو المتفجرة أو السامة.
8. بسبب أسباب تتعلق بعملية التصنيع، هناك خطر حدوث كسر أثناء تسخين وتلبيد أنابيب أكسيد الألومنيوم/الكوروندوم، وهو أمر لا يمكن تجنبه تمامًا.
